CFP密闭板式过滤器

  • 产品介绍
  • 工作原理
  • 技术特点与优势
  • 规格参数

  CFP密闭板式过滤器是一种卓效、节能、密闭操作的澄清过滤设备,该产品设计结构新颖,体积小,过滤效率高、无物料损耗,不消耗滤纸、滤布或纸芯,而只消耗少量的助滤剂,因此过滤成本很低,设备操作、维护、清理方便。本设备可用于调味品、酒类、油脂、化工、制药、饮料等众多行业的固液分离或者澄清性过滤。CFP过滤网全部为不锈钢材质,整个过滤过程全部在密闭容器中进行,过滤后可实现全自动排渣。

  CFP过滤器属于双面积过滤机,过滤面积从2平方到200平方供用户选择,根据过滤的工艺要求密闭容器可选择碳钢或不锈钢其他特殊材质可定制。


主要结构

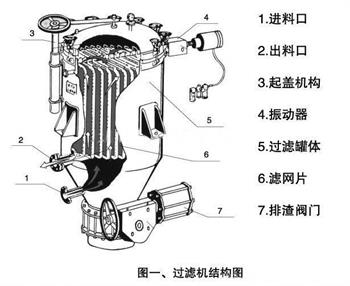

        CFP密闭板式过滤器主体是由壳体、滤网片、起盖结构、自动排渣装置等组成,其中滤网片是由多层不锈钢丝网组成(图一),安装在中心集液管上,拆装清理十分方便。如果是作为液体的澄清性过滤或者脱色过滤,在过滤过程中,需要添加硅藻土等助滤剂,则需要增加作为预涂用的硅藻土混合罐和相应的循环管路与计量添加硅藻土等助滤剂的隔膜式计量泵及电器系统等结构。 CFP密闭板式过滤器一般需两台并联使用,一台使用、另一台备用或再生,可实现连续密闭生产,既提高产品质量,又能改善生产作业环境。

现场案例



想了解更多产品信息,可咨询技术工程师,联系电话:15216604123



  CFP密闭板式过滤器在完成过滤工作时,首先需用泵将待滤液经进液管送入过滤器内,并充满,在压力的作用下,滤液中的固体杂质被滤网截留,并在滤网上形成滤饼,滤液透过滤网经滤嘴进入出液管流出罐体,从而得到清晰的滤液。随着过滤时间的增加,被截留在滤网上的固体杂质越来越多,使滤饼厚度不断增加,这样使过滤阻力增大,罐内压力升高。当压力升到值时需要排渣,停止向灌内输入待滤液并将压缩空气经溢流管吹入罐内,将罐内待滤液压入其他容器内,并吹干滤饼。关闭压缩空气,打开蝶阀,启动振动器,使滤网振动,将滤网上的滤饼振落并经罐体下方排渣口排出。

  CFP密闭板式过滤器作为液体的澄清性过滤使用时,在过滤罐密闭的机壳内,通过不锈钢滤网片来支撑和吸附硅藻土等助滤剂。助滤剂在混合缸中与物料混合后,通过输送泵打循环使得滤网片上形成稳定的滤饼层,即进行硅藻土预涂。预涂完成后,开始过滤,细小的助滤剂颗粒可提供无数的细微通道,截留住悬浮的杂物,只有清澈的液体通过,并在过滤过程中通过不断添加硅藻土等助滤剂以形成新的过滤层,使得滤饼不会有所堵塞,这样物料就通过滤饼层进行实质性的过滤,去其杂质,流入滤网内腔,再经出液管流出清液。此外,如果过滤时需要脱色,则需加入比例的活性碳。

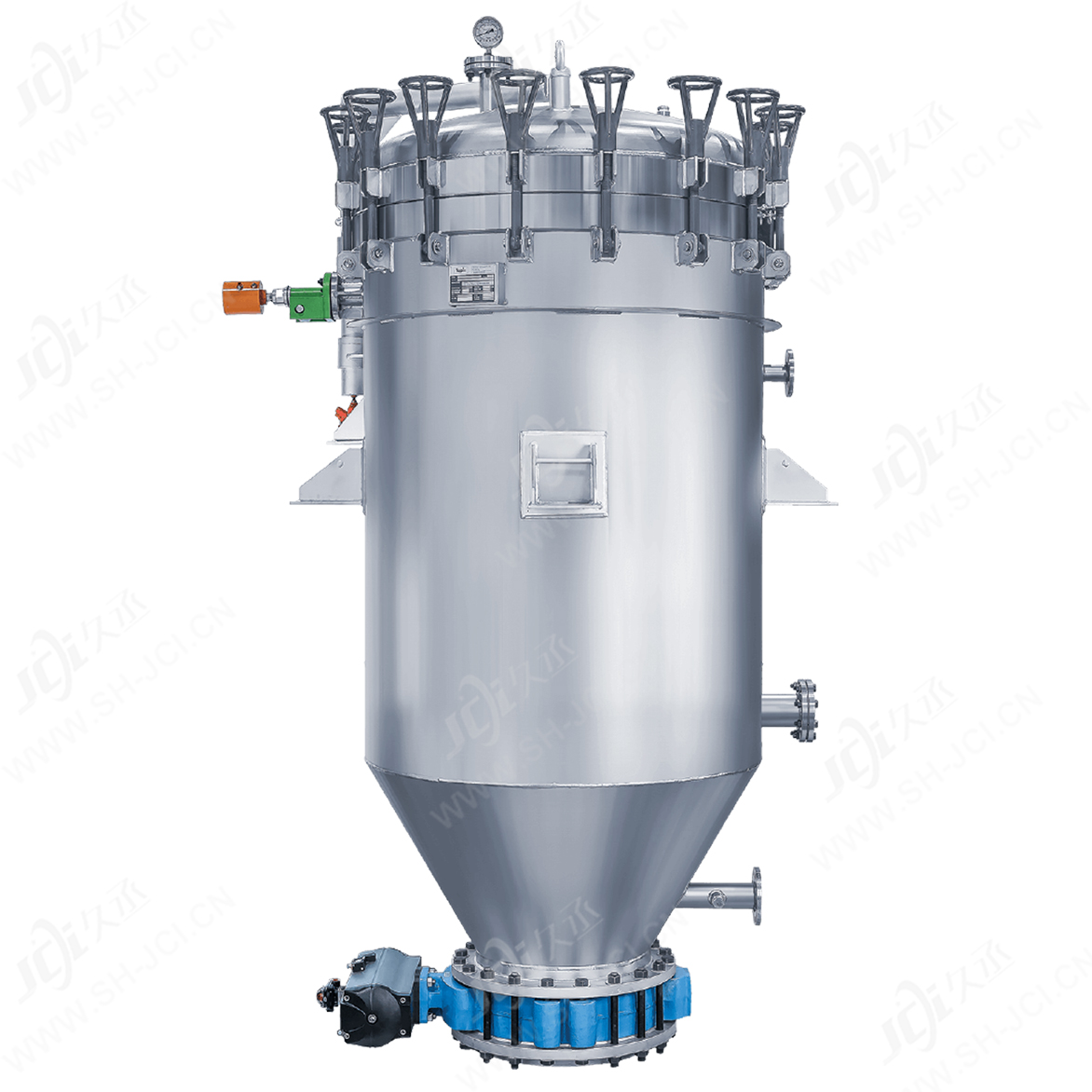

CFP效果图


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
石油化工:MMA、TDI、聚氨酯、PVC等合成树脂、己内酰胺、DOP等可塑剂、对苯二甲酸、己二酸、石油树脂、环氧树脂、各种有机溶剂等;
有机化学:有机颜料、染料、乙二醇、丙二醇、聚丙二醇、表面活性剂、各种催化剂、活性炭脱色过滤等;
无机化学工业:无机颜料、废酸、硫酸纳、磷酸钠及其他溶液,钛白粉、钴、钛、锌等的精炼、硝酸纤维素、农药、杀虫剂等;
油脂工业:各种动植物油的白土过滤、卵磷脂用大豆粗油过滤、硬化油及脂肪酸的催化剂过滤、脱腊、废白土处理、食用油的精制过滤等;
食品工业:砂糖、饴糖、麦芽糖、葡萄糖、茶、果汁、清凉饮料水、酒、啤酒、麦汁、乳制品、醋、酱油、藻酸钠等;
纤维工业:人造丝、醋酸纤维溶液、化纤中间体、抽丝废液等;
涂料:天然漆、丙烯树脂清漆、涂料、松香天然树脂等;
医药工业:发酵液、培养液、酶、氨基酸结晶浆液的过滤、清洗和干燥等、甘油的活性炭过滤等;
矿物油:矿物油的白土过滤、切削油、研磨油、轧辊油、废油等。

想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
主要技术参数
滤饼体积(L) 油脂 树脂 饮料 额定压力 最高压力 工作温度 主体容积(L) 主机重量(KG)
30 0.4-0.6 1-1.5 1-3       120 300
60 0.5-1.2 2-3 2-5       250 400
105 1-1.8 3-6 4-7       420 600
150 1.6-3 5-8 6-9       800 900
240 2-4 6-9 8-11       1000 1100
300 3-5 7-12 10-13       1300 1350
400 4-6 9-15 12-17       1680 1650
500 5-7 12-19 16-21       1900 2150
600 6-8 14-23 19-25 0.1-0.4 0.5 ≤150 2300 2550
720 7-9 16-27 23-30       2650 3000
800 8-11 21-34 30-38       2900 3200
900 9-13 24-39 36-44       3200 3500
1040 10-15 27-45 42-51       3800 4000
1200 11-17 30-52 48-60       4500 4500
1400 12-19 36-60 56-68       5800 5500
1600 13-21 40-68 64-78       7200 6000
1800 14-23 43-72 68-82       7700 6500
外形及安装尺寸
型号 筒体直径 滤片间距 进出口 溢流口 排杂口 高度 面积
CFP-2 ø400 50 DN25 DN25 DN50 1550 620*600
CFP-4 ø500 50 DN40 DN25 DN50 1800 770*740
CFP-7 ø600 50 DN40 DN25 DN250 2200 1350*1000
CFP-10 ø800 70 DN50 DN25 DN300 2400 1550*1050
CFP-12 ø900 70 DN50 DN40 DN400 2500 1650*1200
CFP-15 ø1000 70 DN50 DN40 DN500 2650 1750*1300
CFP-20 ø1000 70 DN50 DN40 DN500 2950 1750*1300
CFP-25 ø1100 70 DN50 DN40 DN500 3020 1850*1400
CFP-30 ø1200 70 DN50 DN40 DN500 3150 2030*1550
CFP-36 ø1200 70 DN65 DN50 DN500 3250 2030*1550
CFP-40 ø1300 70 DN65 DN50 DN600 3350 2130*1560
CFP-45 ø1300 70 DN65 DN50 DN600 3550 2130*1560
CFP-52 ø1400 75 DN80 DN50 DN600 3670 2230*1650
CFP-60 ø1500 75 DN80 DN50 DN600 3810 2310*1750
CFP-70 ø1600 80 DN80 DN50 DN700 4500 3050*1950
CFP-80 ø1750 80 DN80 DN50 DN700 4500 3210*2100
CFP-90 ø1850 80 DN80 DN50 DN700 4650 3300*2200


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
