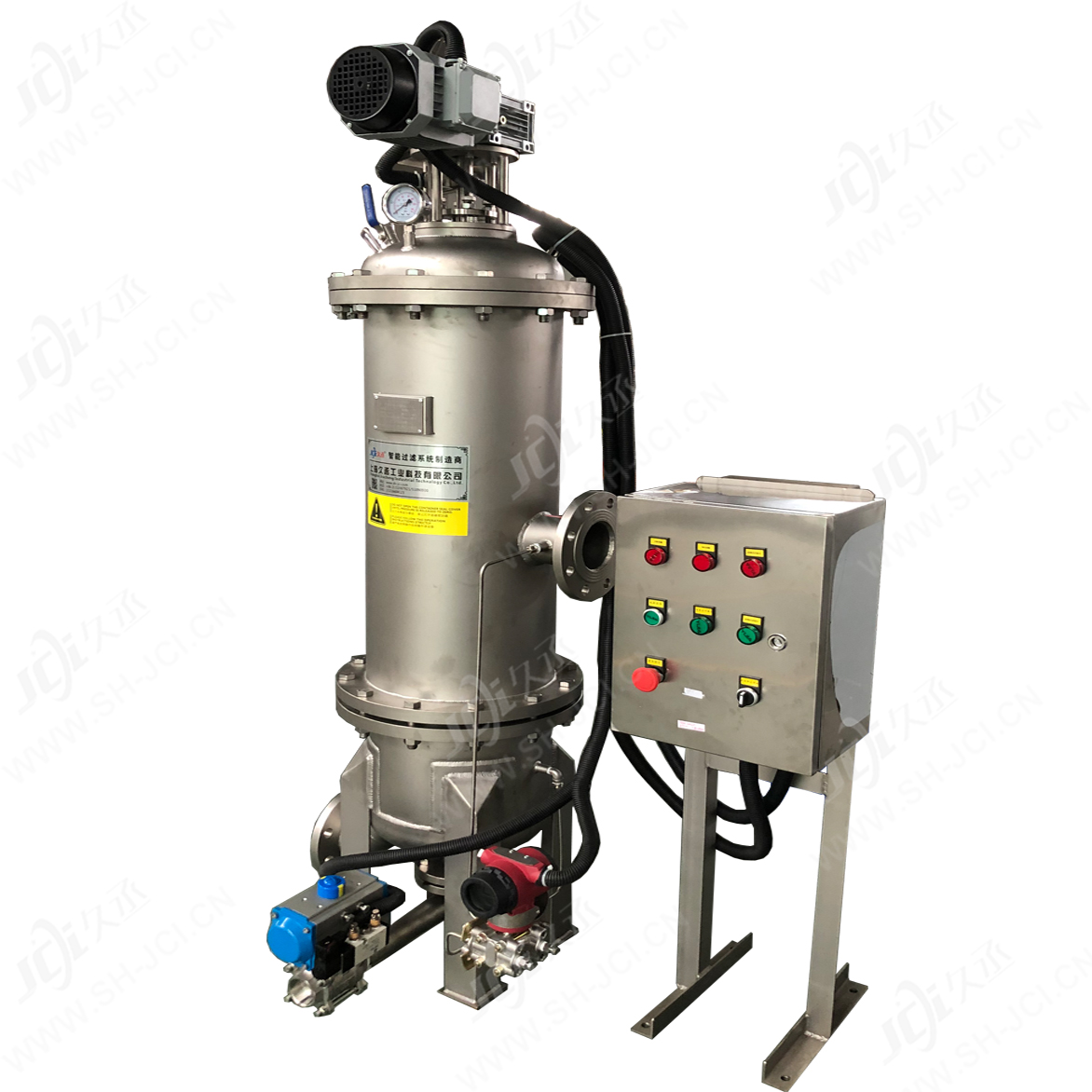

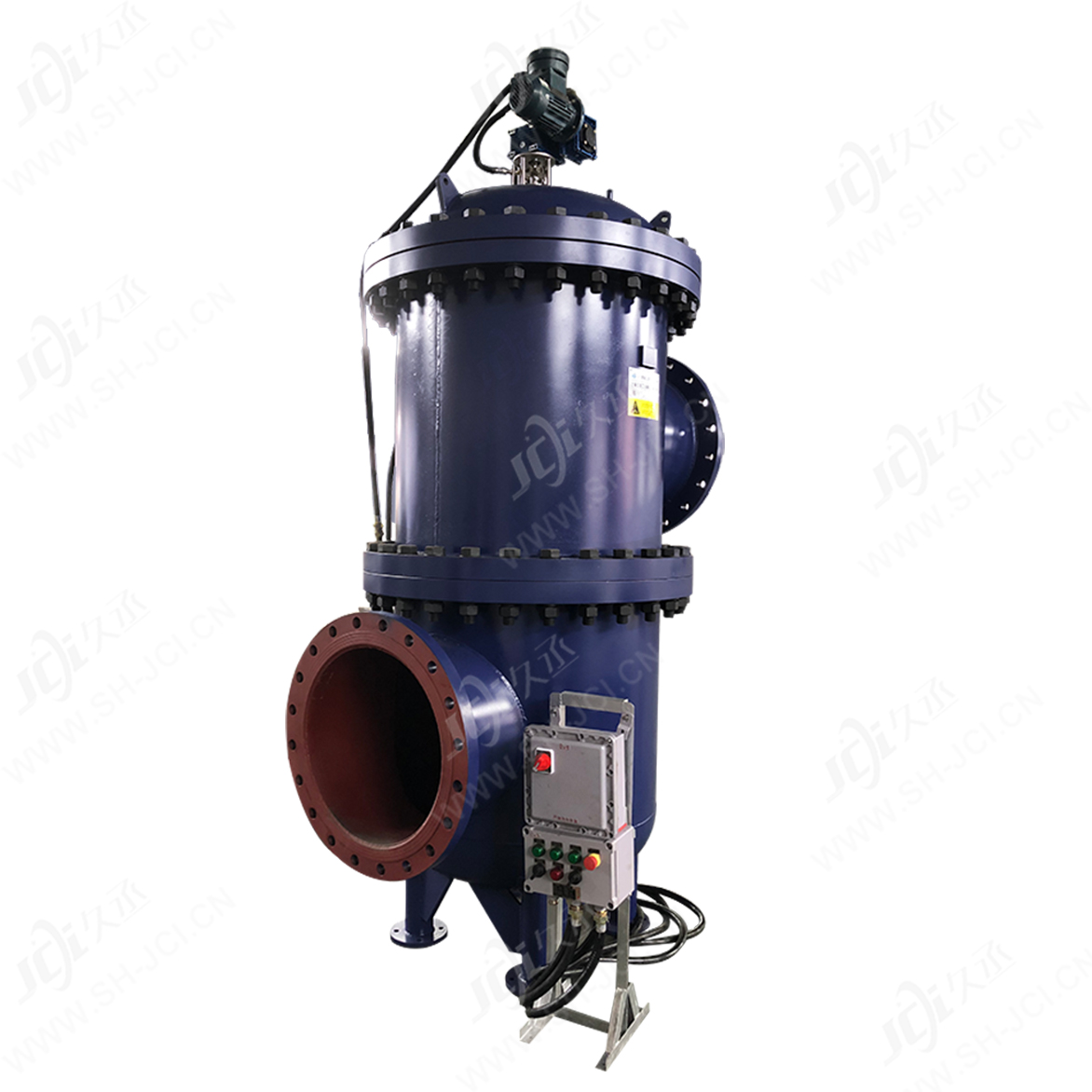

AR自动反冲洗过滤器

  • 产品介绍
  • 工作原理
  • 技术特点与优势
  • 应用领域
  • 规格参数
  AR系列多芯式反冲洗过滤器(简称AR过滤器),是上海久丞公司自主知识产权的新型自清洗过滤器,AR过滤器内部集成多支缝隙型滤网,当滤网堵塞时,反冲洗转臂将滤网逐组反冲洗。AR过滤器作为高品质的自清洗过滤器,是专为将品质与可靠性作为重要考虑因素的客户设计,采用关键部件(如滤网、减速电机、自清洗控制系统等)精心设计构成。

  AR过滤器具有区别普通网式自清洗过滤器的突出优势,过滤器过滤50-2000um采用非常坚固耐用的楔型滤元,表面缝隙,单机超大过滤面积,可低表面流速精细过滤,单机超大流量至8000m3/h,可靠性高,可胜任较恶劣水质,如含油泥状杂质、软性粘性杂质,较高杂质含量,少量毛发及纤维类杂质。

  AR过滤器能够滤除各种水及低粘度液体(如海水、机加工冷却水)中的固体颗粒杂质,以满足系统运行及下道工艺对液体洁净度的要求,也可用于保护下游关键设备免于颗粒堵塞、磨损或结垢,提高关键设备运行效率与寿命。AR过滤器能够全自动在线连续过滤,降低了停机成本、维护成本和人力成本,是水及水性液体过滤的解决方案。

  上海久丞拥有全系列的自动反冲洗过滤器,细分为AR300AR400AR500AR600AR700AR800AR900AR1000共8个子系列分别适用于不同精度及不同流量的工况使用,满足客户的各种过滤需求。

过滤器结构及主要部件


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123

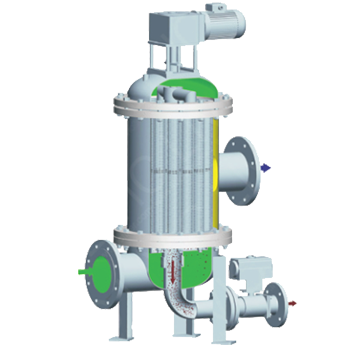

过滤过程

液体从过滤器进口流入,部分液体直接从滤元下端进入过滤器,另一部分从中间分流管中进入过滤器顶部后,再从滤网上端流入,液体从滤网上下开口同时流入,透过滤网内表面在出口汇集流出。颗粒杂质被拦截在滤网内表面,累积成滤饼,使进出口之间压差逐渐变大,表明滤饼达到厚度,此时滤网通量逐渐减小。

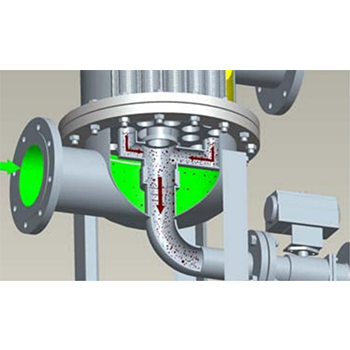

反冲洗过程

当达到设定压差或时间,自清洗动作启动,减速电机驱动反冲洗转臂对准一支或一组滤网,滤网上端被封住,下端连接到清洗吸嘴,打开反冲洗阀,将滤网与排污管接通,滤网外侧与排污口之间的压差驱使滤出清液反向流动冲洗滤网内表面滤饼,并排入排污管道。一支/组滤元反冲洗完毕后,关闭反冲洗阀,清洗转臂对准下一支/组滤网进行反冲洗。所有滤网被逐支/组反冲洗

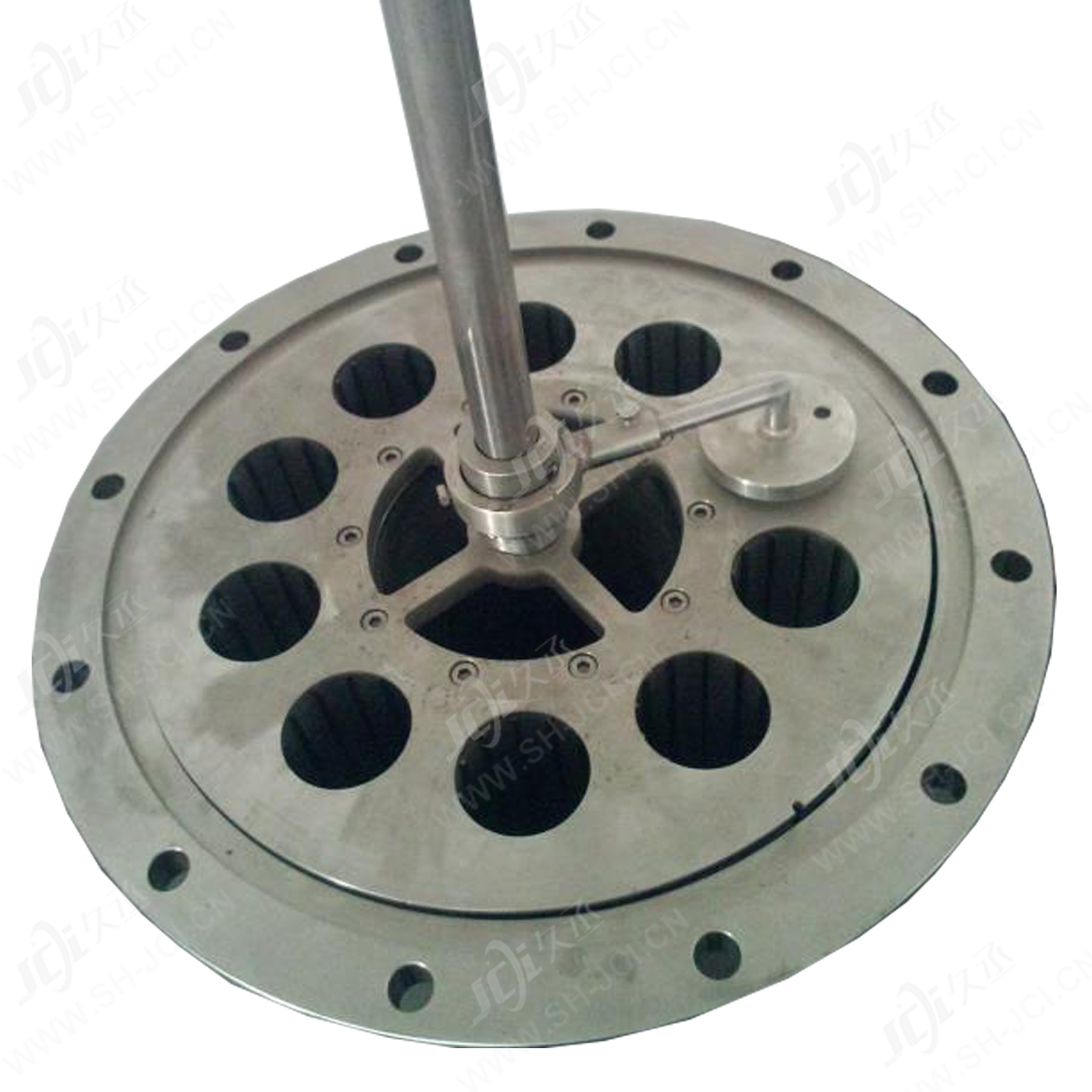

定位功能

减速电机驱动转轴上安装有定位盘及清洗转臂,定位盘上的每个定位孔分布与每根滤网相对应,清洗转臂与其中一个定位孔对应,定位孔到达定位传感器感应通道时,定位传感器输出信号使电机停止转动,清洗转臂已对准一支滤元,反冲洗阀打开数秒后关闭,清洗完成,电机继续运转,下一个定位孔再次将定位传感器导通,电机停止后清洗下一支滤元。


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123





■自动连续在线过滤,反冲洗时流量不间断,减少停机与维护成本
■滤网过滤缝隙,高能反冲洗,高强度结构,使用寿命10年以上
■脉冲式反冲,对准滤网后再打开排污阀反冲,反冲洗强度高、卓效好、耗时短,节约用水
■滤网两端同时进水,增大滤芯通量,水流自由涌动能延缓表面堵塞,避免在滤元一端堵死
■紧凑型设计,单机即可实现超大流量过滤,显著节省安装空间与施工成本
■高度集成,无需大量自动阀、连接件、密封件,可靠性高,运行成本低
■自动控制系统高可靠性,界面直观易于操作,可按实际工况控制过滤器高能运行

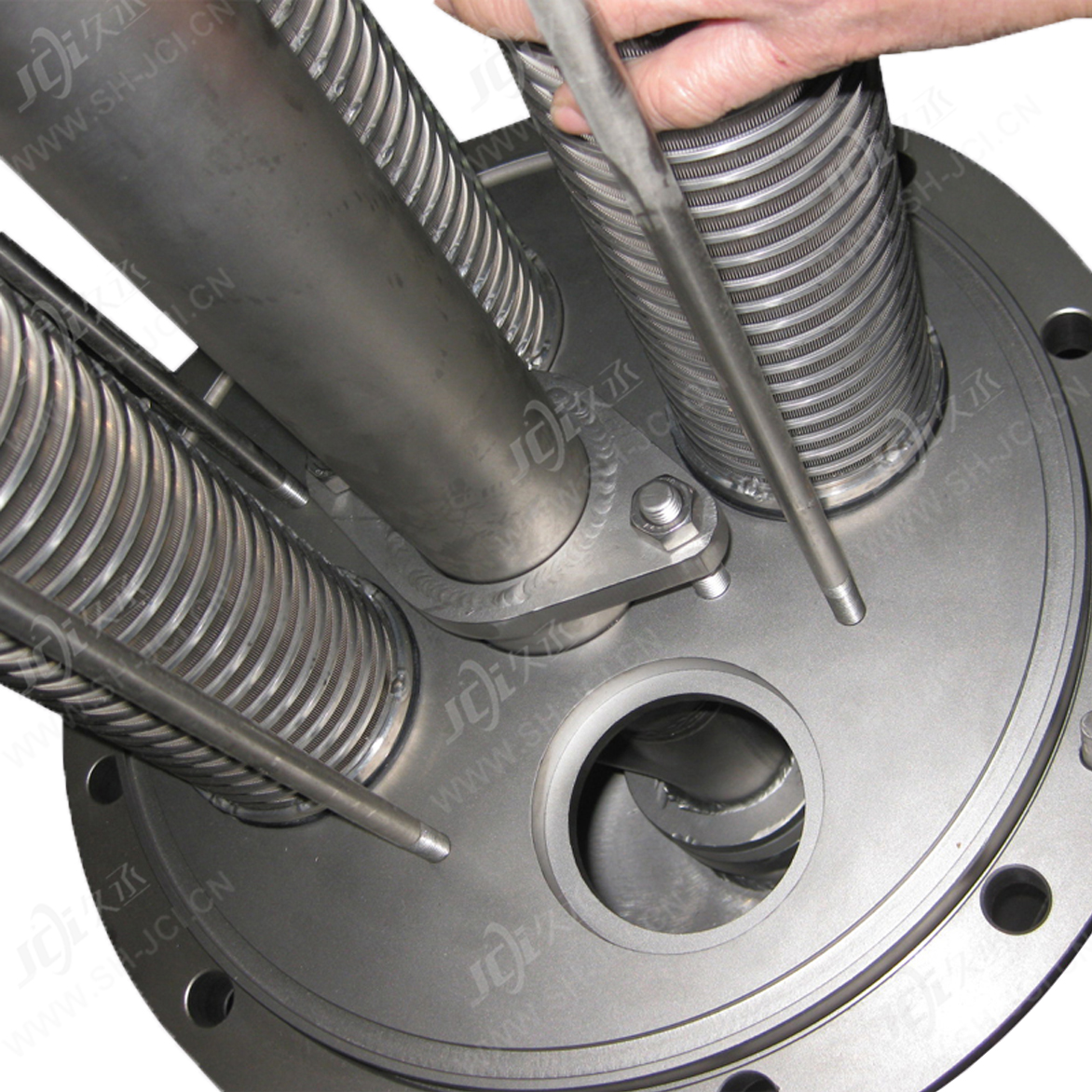

缝隙型高性能滤网

精度
 换算
   目数    300 200 150 120 100 75 60 50 40 35 30 25 20 10 7
   微米  50 75 100 125 150 200 250 300 375 500 600 750 1000 1500 2000


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123


■ 适用领域:原水处理、水处理系统、制冷系统、钢铁、造纸、采矿、石油化工、精密金属制造、市政设施等。.
■ 适用液体类型:地下水、海水、湖水、水库水、循环冷却水、冷冻水、喷淋水、热交换水、密封水、轴承冷却水、油井注水、工艺循环水、机加工冷却剂、清洗水等。



想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
  型号         AR300/ AR400 /AR500/ AR600/AR700/AR800 /AR900/AR1000
适用液体        水及低粘性液体(<40cps),杂质量<300ppm
低工作压差      出口与排污管道之间压差>0.15MPa
过滤精度          50-2000μm
标准设计压力等级    0.6MPa/1.0MPa/1.6MPa/2.0MPa,更高压力可以定制
设计温度   0-95℃
流量范围           15-8000m3/h
过滤面积     4970cm2-89530cm2
进出口连接标准    0.05MPa-0.07MPa
控制系统            压差与时间并行双控模式
压差发讯器     压差变送器或压差开关
电机减速机          120W,三相,380V防护等级IP55;蜗轮蜗杆减速机
进出口尺寸              2"-24"
进出口连接标准  法兰,HG20592-2009(标准设计),HG20615-2009(兼容ANSI B16.5)
滤元类型材质  V型楔形网,材质304/316L/2205/钛
壳体接液材质   304/316L/CS,特殊材质可定制(如904L双相不锈钢)
内表面防腐涂层    环氧涂层,PA11(适用于碳钢或特殊防腐要求)
壳体密封材质    NBR丁腈橡胶(标配)/VITON(FKM)氟橡胶
排污阀   气动不锈钢球阀或蝶阀,防护等级IP65
公用供给要求      0.4-0.6MPa洁净干燥压缩空气,380V AC24V DC
