AFC气动自清洗过滤器

  • 产品介绍
  • 工作原理
  • 技术特点与优势
  • 应用领域
  • 规格参数

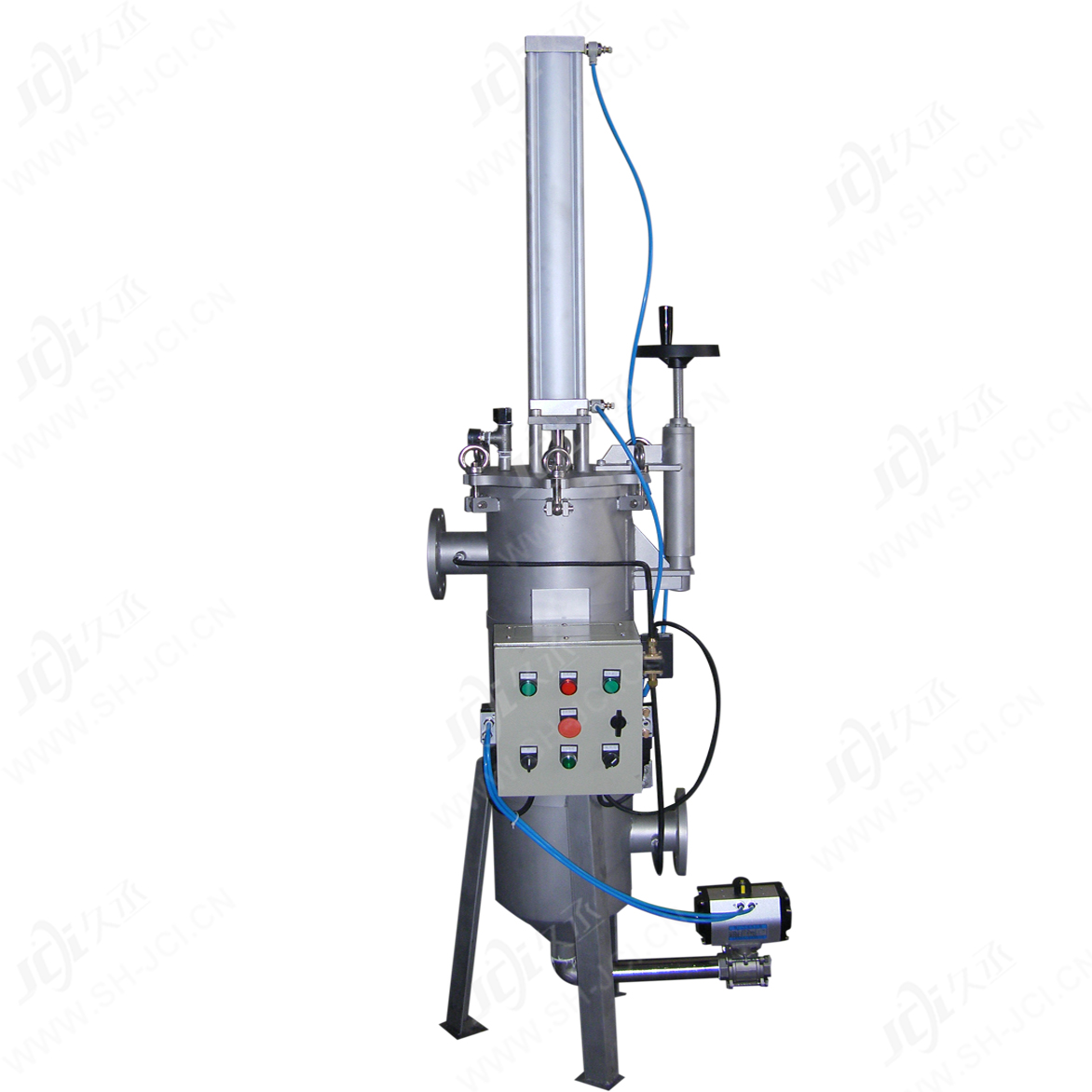

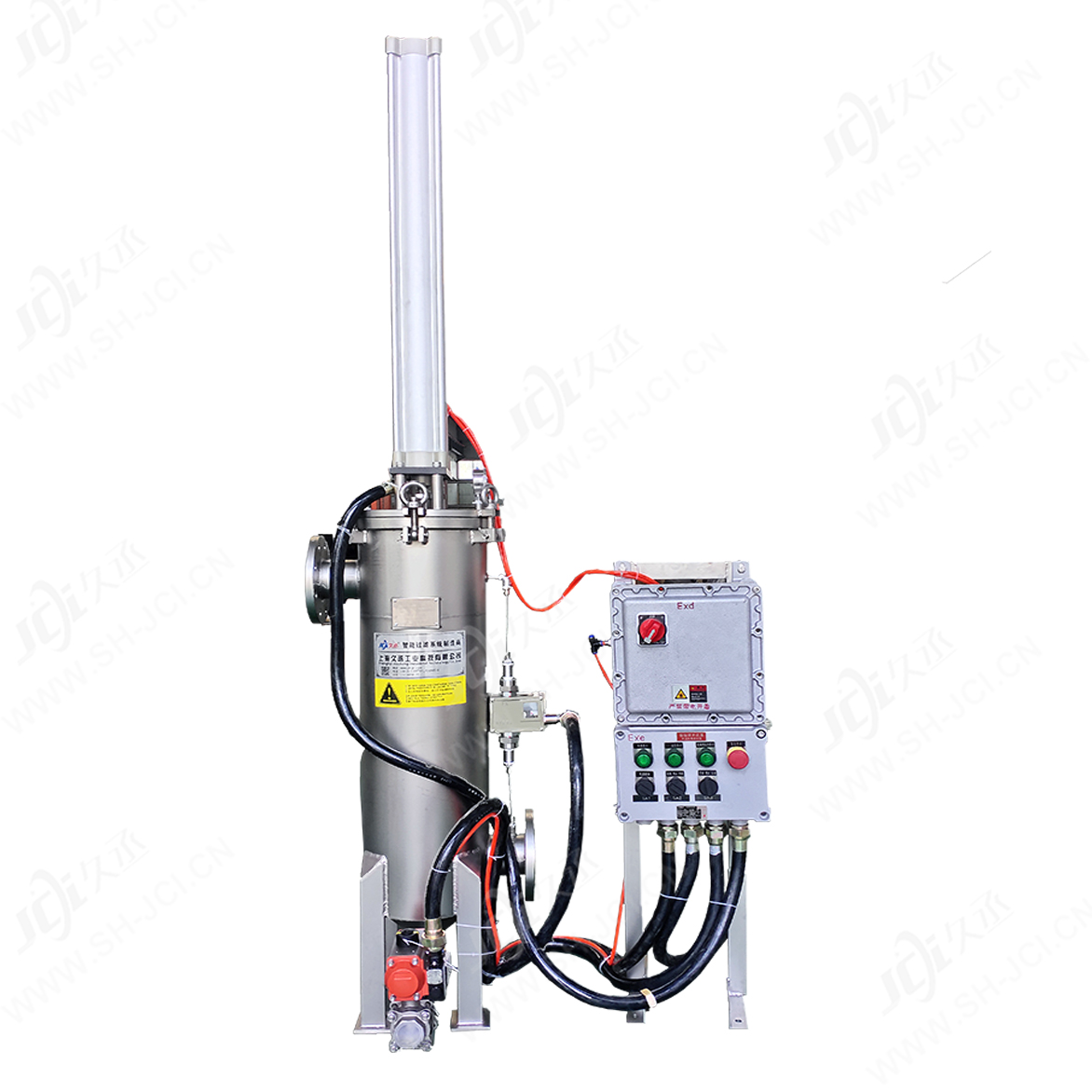

AFC系列气动自清洗过滤器(简称AFC过滤器),是上海久丞公司具有自主自主知识产权的新型刮刀式自清洗过滤器,通过机械刮除方式来自动清除滤网内表面的颗粒杂质,能够连续在线过滤。AFC过滤器主要为高粘度过滤设计,适用高粘度液体过滤工作,精度范围30-1500微米,过滤,能快地将杂质刮离滤网表面,从而有效的去除更多杂质,适合水及各种粘性液体的过滤。AFC过滤器遵循上海久丞高性能、高品质、高可靠性的标准设计制造,达到高品质。

  传统过滤器在过滤粘性物料和软性杂质时频繁堵塞客户,只能选择大型过滤器或频繁人工清洗,投资大,工作繁重,物料浪费严重。AFC过滤器自清洗方式轻易解决这类难题,定期保持滤网清洁,并排出含高浓度杂质的废液,减少物料浪费,过滤较差水质的水和胶粘剂、树脂、聚合物、涂料、油脂等粘性物料时优势明显,效率更高。AFC过滤器正以其显著的技术优势及低运行成本,在许多领域逐步取代传统手动过滤器如振动筛、袋式过滤器、篮式过滤器等。

  上海久丞公司拥有全系列的刮刀式自清洗过滤器产品,共有4个子系列,AFE系列,电机驱动外刮型,AFC系列,气缸驱动内刮型,AFM系列电机驱动内刮型,分别适用于不同的工况,满足客户各种机械自清洗过滤需求(AFE&AFM%AFB详见其介绍)。
想了解更多产品信息,可咨询技术工程师,联系电话:15216604123

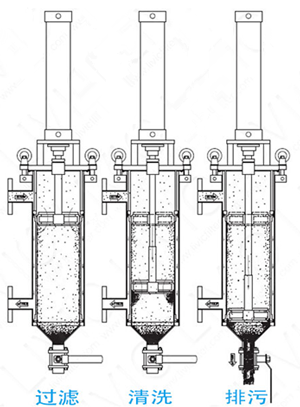

【过滤状态】
液体从进口流入,带弹簧的圆盘形刮刀紧贴于滤元内表面,停于滤网上端,液体穿过刮刀,从滤网内表面向外流动,杂质被截留在内表面,液体从出口流出;随着时间的推移,杂质逐渐增多,压差上升,按设定压差或定时清洗滤网。
【清洗状态】
气缸驱动刮刀上下往复运动清洗滤网,刮刀向下运动时,杂质被刮刀推送到过滤器底部,大比重杂质沉淀到集污腔。刮刀向上运动时,残留杂质被刮除推送到滤元上端,杂质被流动液体冲走,透过刮刀,回到滤网内表面,刮刀向下运动时被刮走。每次清洗由数次冲程组成,滤网表面清洗后,恢复过滤能力。清洗时正常过滤,流量不中断。
【排污状态】
多个清洗周期后,杂质积聚到量,定期打开排污阀,排出含高浓度杂质的废液,如必要,也可回收。


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
■上下往复式刮除,直接将杂质推送到集污腔,擅长过滤粘性液体,去除粘性悬浮杂质;

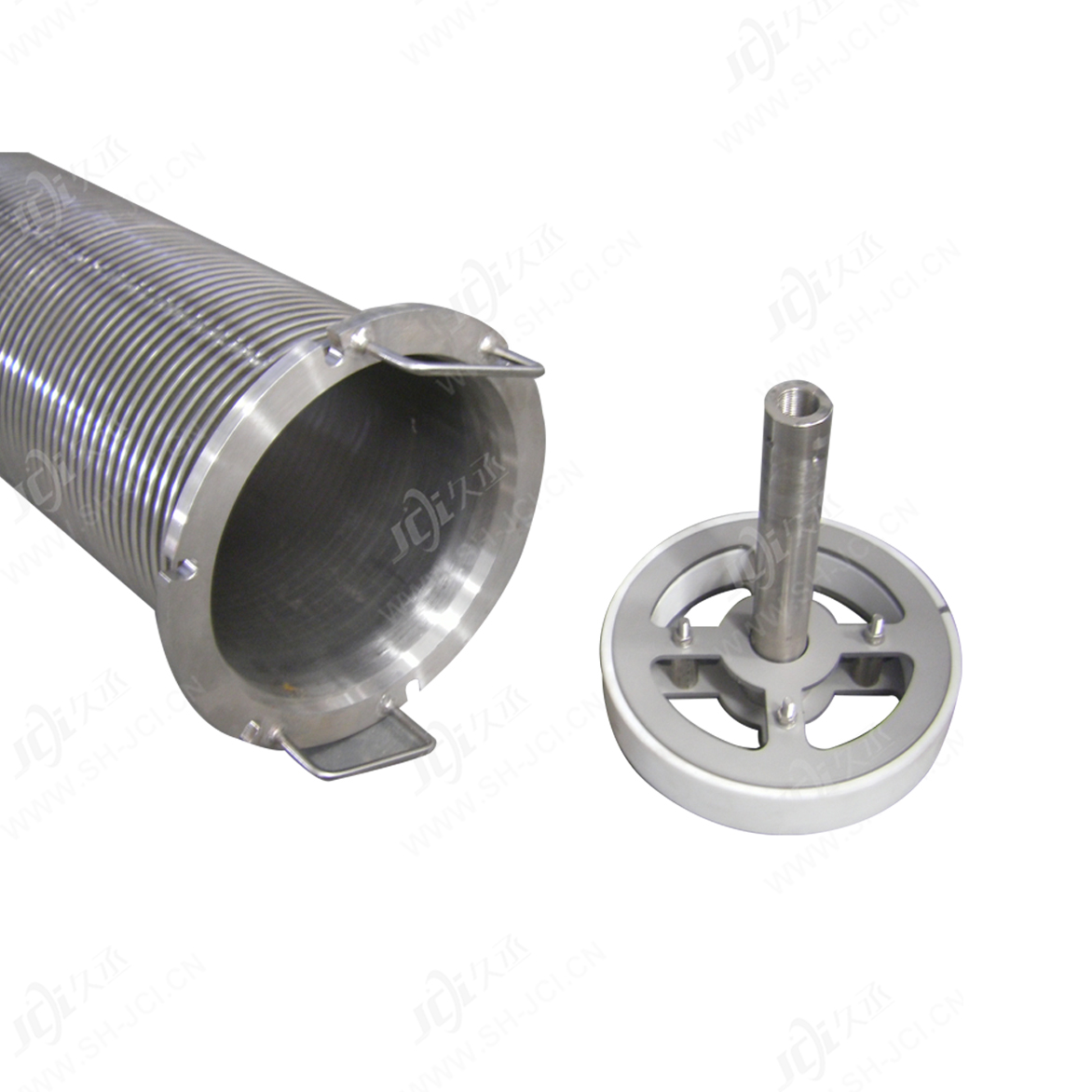

■ 结构简单,容易拆装,拿掉刮刀后,轻松取出滤元,内部容易清洗;
■ 全自动运行,连续在线过滤,终止繁重的滤元更换清洗工作;
■ 不产生一次性抛弃的过滤耗材,节约耗材成本及环保处理成本;
■ 过滤压损极小,流量稳定,节省能耗,利于工艺连续稳定;
■ 密闭过滤,防止危险性物料泄漏,有利于安全生产与员工健康;
■ 排放废液杂质浓度高,并可回收,减少高价值物料的损失;
■ 多种控制系统可选,功能强大,高能运行,高可靠性;
■ 选用部件,高可靠性,低运行成本

自动清洗控制系统
       AFC过滤器配备自动清洗控制系统,集成压差清洗与定时清洗并行控制功能,可根据工况控制过滤器高能运行。如需要,经定制也可实现DCS远程实时监控。压差清洗适用多数场合,是有效的清洗模式,压差反映的是滤网内表面滤饼的累积情况或滤网堵塞情况,当达到设定压差值时,即启动自清洗动作,建议清洗压差值为0.1Mpa   可根据工况在0.01-0.1MPa范围内调节。定时清洗可以在0-24小时之间设置,如压差模式失效时,时间模式仍起作用,可以作为终端安全保护,清洗周期设定应接近过滤器压差清洗模式下的平均周期。自动控制系统压差发讯器有两种形式,变送器可输出实时压差值,灵敏度与可靠性高,便于DCS远程实时监控。


想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
■ 适用领域:石油化工、精细化工、油脂、水处理、造纸等。
■ 适用液体类型:树脂、涂料、聚合物、粘合剂、柠檬酸、发酵液、壳聚糖、化妆品、琼脂糖(凝胶)、硅树脂溶液、肥皂、山梨醇、类固醇、谷物糖浆、湿部助剂、颜料、润滑剂、橡胶、乙醇、混合油、食用油高温油、果汁、柴油等。

想了解更多产品信息,可咨询技术工程师,联系电话:15216604123
主要技术规格参数:

适用液体

水及粘性液体(<800000cps),杂质量<1000ppm

过滤精度

30-1500μm

标准设计压力等级

1.0MPa,更高压力可以定制

高设计温度

0-200℃(取决于密封件)

单机过滤面积

0.14m2-1.45m2

清洗压差

0.05MPa

压差发讯器

压差变送器或压差开关

减速电机

180W,三相,380V防护等级IP55;蜗轮蜗杆减速机

进出口连接标准

法兰,HG20592-2009(标准设计),HG20615-2009(兼容ANSI B16.5)

滤元类型材质

V型楔形网,材质304/316L/2205/钛

壳体接液材质

304/316L/CS

刮刀材质

PTFE

壳体密封材质

NBR丁腈橡胶(标配)/VITON(FKM)氟橡胶

排污阀

气动球阀,防护等级IP65

公用供给要求

380V AC,0.4-0.6MPa洁净干燥压缩空气


设备主要参数及尺寸:
过滤器主型号  AFC14 AFC28  AFC42   AFC77 AFC116  AFC145
过滤面积(m2) 0.14 0.28 0.42 0.77 1.16 1.45
进出口尺寸  DN20-DN50   DN50-DN80  DN50-DN100 DN65-DN100 DN80-DN125  DN100-DN150
排污口尺寸  DN40 DN40  DN50  DN50  DN50   DN50
筒体直径 273 273 273 460 550 550
