AFB电动刮刷自清洗过滤器

　　AFB电动刮刷自清洗过滤器(简称AFB过滤器)，是上海久丞公司具有自主知识产权新型自清洗过滤器，通过机械方式来自动清除滤元内表面的颗粒杂质，能够连续在线过滤。AFB过滤器能快速地将杂质从滤网表面清除，从而有效的去除更多杂质，适合水及各种低粘度液体的过滤工作。AFB过滤器遵循上海久丞高性能、高品质、高可靠性的标准设计制造，达到高品质。

　　AFB过滤器以自清洗方式始终定期保持滤元清洁，并排出含高浓度杂质的废液，减少物料浪费，过滤较差水质的水和低粘度液体优势明显效率更高。AFB过滤器正以其显著的技术优势及低运行成本，在许多领域逐步取代传统手动过滤器如袋式过滤器、篮式过滤器以等。

想了解更多产品信息，可咨询技术工程师，联系电话：15216604123

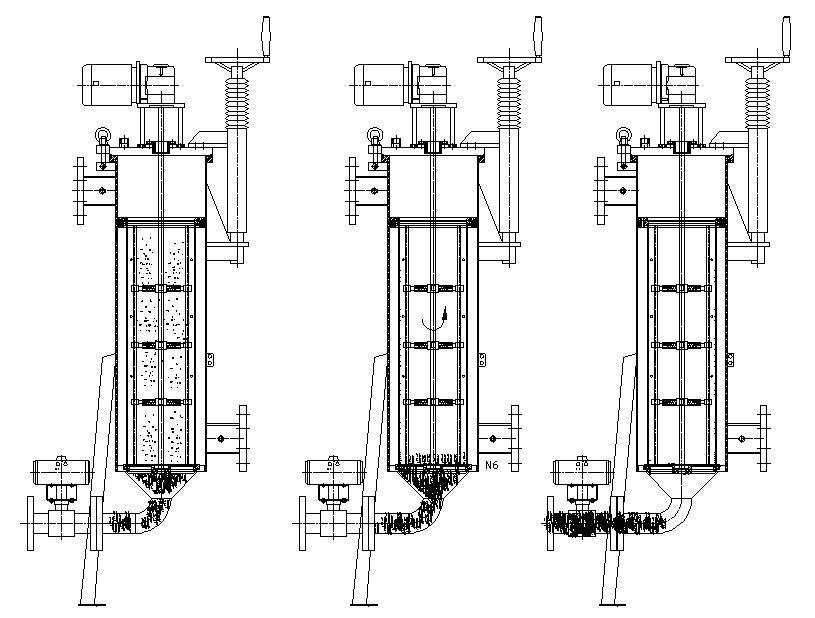

【过滤状态】
液体从进口流入，条形刮刷紧贴于滤元网表面，液体通过滤网从滤元网表面向外流动，杂质被截留在内表面，液体从出口流出；随着时间的推移，杂质逐渐增多，压差上升，按设定压差或定时清洗滤网。
【清洗状态】

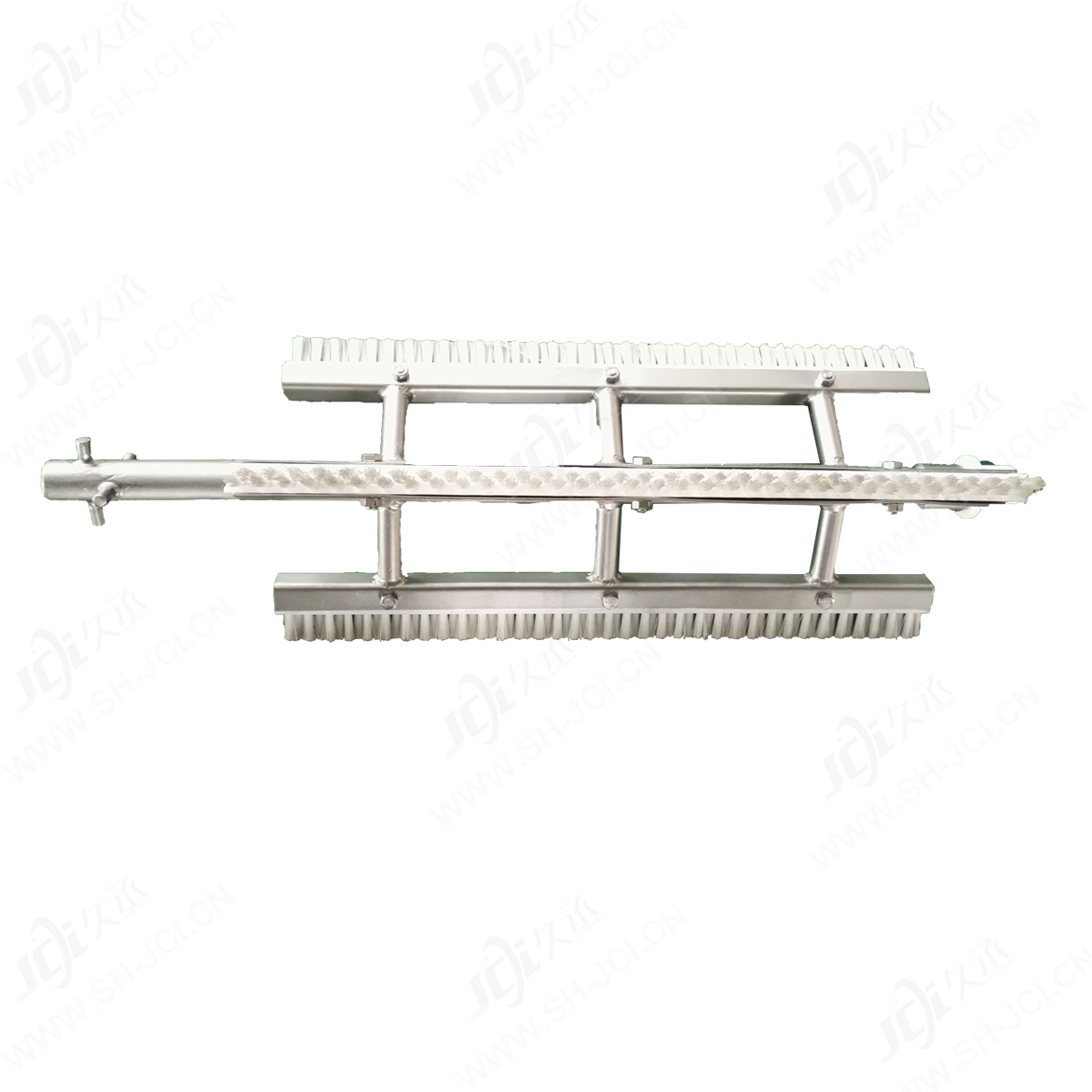

电机驱动刮刷做水平旋转运动清洗滤网，刮刷旋转时杂质被刷子清除顺滤网流到过滤器底部，大比重杂质沉淀到集污腔。每次清洗由数次冲程组成，滤网表面清洗后，恢复过滤能力。清洗时正常过滤，流量不中断。
【排污状态】
多个清洗周期后，杂质积聚到量，定期打开排污阀，排出含高浓度杂质的废液，如必要，也可回收。

想了解更多产品信息，可咨询技术工程师，联系电话：15216604123

■水平旋转式刮除，直接将杂质刮离，擅长过滤低粘度液体，去除颗粒及悬浮杂质；
■ 结构简单，容易拆装，拿掉刮刷后，轻松取出滤网，内部容易清洗；
■ 全自动运行，连续在线过滤，终止繁重的滤网更换清洗工作；
■ 不产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成本；
■ 过滤压损极小，流量稳定，节省能耗，利于工艺连续稳定；
■ 密闭过滤，防止危险性物料泄漏，有利于安全生产与员工健康；
■ 排放废液杂质浓度高，并可回收，减少高价值物料的损失；
■ 多种控制系统可选，功能强大，高能运行，高可靠性；
■ 选用的件，高可靠性，低运行成本。

自动清洗控制系统

AFB过滤器配备自动清洗控制系统，集成压差清洗与定时清洗并行控制功能，可根据工况控制过滤器高能运行。如需要，经定制也可实现DCS远程实时监控。压差清洗适用多数场合，是有效的清洗模式，压差反映的是滤网内表面滤饼的累积情况或滤元堵塞情况，当达到设定压差值时，即启动自清洗动作，建议清洗压差值为0. 1MPa，可根据工况在0.01-0.1MPa范围内调节。定时清洗可以在0-24小时之间设置，如压差模式失效时，时间模式仍起作用，可以作为终端安全保护，清洗周期设定应接近过滤器压差清洗模式下的平均周期。自动控制系统压差发讯器有两种形式压差开关和差压变送器，变送器可输出实时压差值，灵敏度与可靠性高，便于DCS远程实时监控。

想了解更多产品信息，可咨询技术工程师，联系电话：15216604123

■ 适用领域：原水处理、水处理系统、制冷系统、钢铁、造纸、采矿、石油化工、精密金属制造、市政设施等。.
■ 适用液体类型：地下水、海水、湖水、水库水、循环冷却水、冷冻水、喷淋水、热交换水、密封水、轴承冷却水、油井注水、工艺循环水、机加工冷却剂、清洗水等。

想了解更多产品信息，可咨询技术工程师，联系电话：15216604123

主要技术规格参数：

适用液体	水及低粘度液体(<800000cps)，杂质量<1000ppm
过滤精度	30-1500μm
标准设计压力等级	1.0MPa，更高压力可以定制
高设计温度	0-200℃(取决于密封件)
单机过滤面积	0.14m2-1.45m2
清洗压差	0.05MPa
压差发讯器	压差变送器或压差开关
减速电机	180W，三相，380V防护等级IP55；蜗轮蜗杆减速机
进出口连接标准	法兰，HG20592-2009(标准设计)，HG20615-2009(兼容ANSI B16.5)
滤网类型材质	V型楔形网/烧结网，材质304/316L/2205/钛
壳体接液材质	304/316L/CS
刮刷材质	尼龙/不锈钢
壳体密封材质	NBR丁腈橡胶（标配）/VITON(FKM)氟橡胶
排污阀	气动球阀，防护等级IP65
公用供给要求	380V AC，0.4-0.6MPa洁净干燥压缩空气

设备主要参数及尺寸：

过滤器主型号	AFB14	AFB28	AFB42	AFB77	AFB116	AFB145
过滤面积(m2)	0.14	0.28	0.42	0.77	1.16	1.45
进出口尺寸	DN20-DN50	DN50-DN80	DN50-DN100	DN65-DN100	DN80-DN125	DN100-DN150
排污口尺寸	DN40	DN40	DN50	DN50	DN50	DN50
筒体直径	273	273	273	460	550	550
